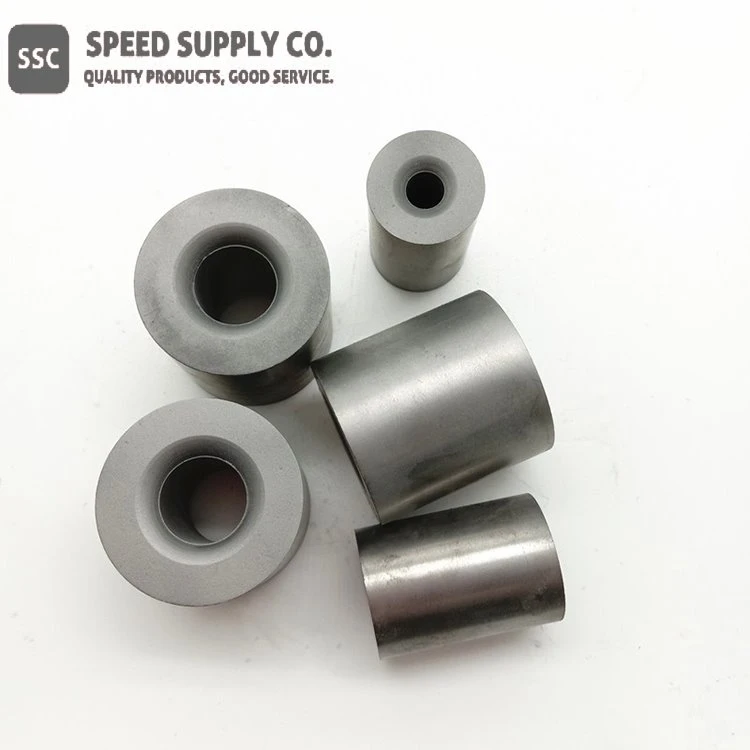

Maska iz volframovega karbida s hladno glavo

Št. CAS: 12774-15-1

Funkcija

CAS št.:	12774-15-1
Linearna formula:	WCCo
Material:	Volframov karbid/kobaltova zlitina (Co 5-10 odstotkov)
Vrsta:	General Heading Dies Sestavljena matrica Dvodelni luknjač iz volframovega karbida
Velikost:	Prilagoditi

Opis matrice s hladno glavo iz volframovega karbida

Hladno obrezovanje je postopek hladnega oblikovanja, ki v bistvu vključuje uporabo sile z udarcem na konec kovinskega surovca, ki ga vsebuje matrica. Sila mora preseči mejo elastičnosti kovine (mejnost tečenja), da povzroči plastični tok. Lahko se šteje za kovanje brez toplote. Glava vključuje vznemirjanje in iztiskanje in se pogosto izvaja v povezavi z drugimi postopki hladnega oblikovanja, kot so dimenzioniranje, prebadanje, obrezovanje, valjanje navojev, slepo valjanje in usmerjanje. Hladna glava se običajno uporablja za izdelavo vijakov, vijakov in drugih pritrdilnih elementov po meri iz okrogle kovine.

WC-Co (karbid) je splošno ime za določeno kovino, ki je kombinirana z volframovim karbidom (WC) in kobaltom (Co), ki je vezivo in sintra pri visoki temperaturi ter proizvedeno.

Na splošno velja, da ima trdoto poleg diamanta. Toda njegova lastnost se razlikuje glede na različna razmerja WC in Co. Lahko se dodatno spremeni z dodajanjem Ni ali Cr in tako nastane več vrst WC-Co (karbida). Razvit je tudi WC-Co (karbid) brez Co.

WC-Co (karbid) se večinoma uporablja kot material na področju, ki zahteva odpornost proti obrabi in lastnosti odpornosti na udarce, kot je rezalno orodje ali matrica. Izbrali bi katero koli vrsto WC-Co (karbida) glede na specifikacije stranke.

Zlitine WC-Co

Stopnja ISO	stranišče	Co odstotkov	Trdota Ra	Aplikacija
K01	Ravnovesje	3	92	Natančno vrtanje itd.
K05/K10/20	Ravnovesje	6	89.5-91.5	Splošna strojna obdelava itd.
K30	Ravnovesje	8	88-89.5	Lito železo, strojna obdelava itd.
K35	Ravnovesje	10	87-89	Vrtanje, strojna obdelava itd.
--	Ravnovesje	15	87	Nanos obrabe itd.
--	Ravnovesje	20	85.5	Žigosanje majhnih delov itd.

Nudimo tudi WC-TiC-Co z ustreznimi ISO razredi P10, P20, P30; in WC-TiC-TaC-Co karbid z ustreznimi ISO razredi P25, P40, M10, M20, M30.

Specifikacija matrice iz volframovega karbida s hladno glavo

Enota: mm

Vrsta	Zunanji premer (OD)		Notranji premer (ID)		Visoka
Vrsta	Nazivna velikost	Toleranca	Nazivna velikost	Toleranca	Nazivna velikost	Toleranca
12	12.6	±0.3	1.5	-0.6	Manj ali enako 40	plus 1.3 plus 0.5
12	12.6	±0.3	2.0	-0.6	Manj ali enako 40	plus 1.3 plus 0.5
13	13.6	±0.3	2.5	-0.6	Manj ali enako 40	plus 1.3 plus 0.5
16	16.6	±0.4	2.5	-0.8	Manj ali enako 40	plus 1.3 plus 0.5
18	18.6	±0.4	2.0	-0.8	Manj ali enako 40	plus 1.3 plus 0.5
20	20.6	±0.4	2.0	-0.8	Manj ali enako 50	plus 1.4 plus 0.5
22	22.8	±0.4	4.6	-1.0	20-60	plus 1.4 plus 0.5
22	22.8	±0.4	6.4	-1.0	20-60	plus 1.4 plus 0.5
25	24.8	±0.4	6.4	-1.0	20-60	plus 1.4 plus 0.5
25	24.8	±0.4	8.2	-1.0	20-60	plus 1,5 plus 0.5
26	26.4	±0.4	2.5	-0.8	20-60	plus 1,5 plus 0.5
26	26.4	±0.4	3.6	-1.0	20-60	plus 1,5 plus 0.5
26	26.4	±0.4	4.2	-1.0	20-60	plus 1,5 plus 0.5
26	26.4	±0.4	3.0	-0.8	20-60	plus 1,5 plus 0.5
26	26.4	±0.4	6.0	-1.0	20-60	plus 1,5 plus 0.5
30	29.8	±0.4	6.4	-1.1	20-60	plus 1,5 plus 0.5

OD večji ali enak 30 mm

Vrsta	Zunanji premer (OD)		Notranji premer (ID)		Visoka
Vrsta	Normalna velikost	Toleranca	Normalna velikost	Toleranca	Normalna velikost	Toleranca
30-70	30.8-71.2	±0.4, ±0.5, ±0.6, ±0.7, ±0.8	7.2-28	-1.0, -1.1, -1.2	15-60	plus 1,5/ plus 0,5, plus 1,7/ plus 0,5

Ocene in priporočene aplikacije

Priporočene ocene, lastnosti in aplikacije
Ocena	Fizične in mehanske lastnosti			Priporočene aplikacije
Ocena	Gostota g/cm3	Trdota HRA	TRS N/mm2	Priporočene aplikacije
CM20	14.75	89.3	300	Standardni izdelki za prebijanje in obrabo odporni deli
CM20B	14.75	90.1	2700	Deli, odporni proti obrabi
CM25	14.55	89	2800	Standardno prebijanje izdelkov
CM30A	14.25	88.5	2800	Prebijanje zobnikov
CM32B	14.15	90.9	3200	Prebijanje iz nerjavne folije
CM35B	13.92	89.5	3200	Prebijanje iz nerjavne folije
CM40	13.95	84.5	2600	Močno udarno zapenjanje ali rdeče prebijanje
CM40B	13.65	86.2	2600	Skrajšano štancanje iz nerjavečega droga ali rdeče štancanje
CM45	14.1	85.5	2680	Zapenjanje z zmernim udarcem, skrajšanje drogov ali rdeče prebijanje
CM45A	13.85	87	2900	Standardno udarno pritrditev
CM45B	14.01	88	2850	Standardno udarno prebijanje
CM50	13.8	84	2450	Standardno udarno pritrditev iz navadnega ogljikovega jekla, nizkolegiranega jekla ali prebijanje matic
CM50A	13.42	84.5	2500	Ogljikovo jeklo, legirano jeklo, prebijanje iz nerjavečega jekla (skrajšana palica, ravna palica standardne velikosti)
CM50B	13.45	85.1	2650	Ogljikovo jeklo, legirano jeklo, prebijanje iz nerjavečega jekla (skrajšajte palice majhne velikosti)
CM50C	13.37	84.3	2550	Ogljikovo jeklo, legirano jeklo, izsekavanje iz nerjavnega jekla (velika ravna palica, skrajšana palica)
CM50E	13.75	85.5	2800	Ogljikovo jeklo, legirano jeklo, izsekavanje iz nerjavnega jekla (skrajšanje drogov, skrajšanje drogov standardne velikosti itd.)
CM55A	13	84.4	2700	Hladno obračanje matrice z odpornostjo na udarce in obrabo
CM60	13.6	83.5	2500	Standardno udarno pritrditev iz navadnega ogljikovega jekla, nizkolegiranega jekla ali prebijanje matic, ugrezno prebijanje
CM60A	13.2	84.1	2600	Navadno ogljikovo jeklo, legirano jeklo, prebijanje iz nerjavečega jekla (izdelek z močnim udarcem, kot je velika ravna palica, potopljeni pult itd.
CM60B	13.56	86	2700	Standardno udarno pritrditev
CM65	13.6	82.8	2580	Visoko udarno zapenjanje
CM65A	13.15	83.6	2650	Visoko udarno zapenjanje
CM65B	13.2	85	2800	Prebijanje izdelkov iz nerjavnega jekla
CM65C	13.18	83.5	2680	Močno udarno zapenjanje ali rdeče prebijanje
CM70	13.4	82.5	2500	Močno udarno pritrditev, prebijanje ali matica
CM70C	13.1	82	2600	Močno udarno pritrditev, prebijanje ali matica
CM80	13.1	81	2450	Izjemno udarno zapenjanje

Kemijski identifikatorji

Linearna formula	WCCo
Številka MDL	MFCD00064847
ES št.	N/A
Beilstein/Reaxys št.	N/A
Pubchem CID	N/A
Ime IUPAC	N/A
NASMEŠKI	[W plus 4].[C-4].[Co]
InchI identifikator	InChI=1S/C.Co.W/q-4;; plus 4
InchI ključ	UONOETXJSWQNOL-UHFFFAOYSA-N

Lastnosti matrice iz volframovega karbida/kobalta (teoretične)

Sestavljena formula	CCoW
Molekularna teža	254.78
Videz	Siva palica
Tališče	N/A
Vrelišče	N/A
Gostota	N/A
Topnost v H2O	N/A
Natančna masa	254,783997 Da
Monoizotopska masa	254,884003 Da
Napolniti	N/A

Informacije o zdravju in varnosti volframovega karbida/kobalta

Signalna beseda	Opozorilo
Izjave o nevarnosti	H334-H317-H228
Kode nevarnosti	F, Xn
Kode tveganja	11-42/43
Izjave o varnosti	22-23-24-37-45-60
RTECS številka	N/A
Informacije o prevozu	UN3178 4.1/PG III
WGK Nemčija	3
GHS piktogrami	GHS02 Plamen GHS08 Nevarnost za zdravje GHS07 klicaj
